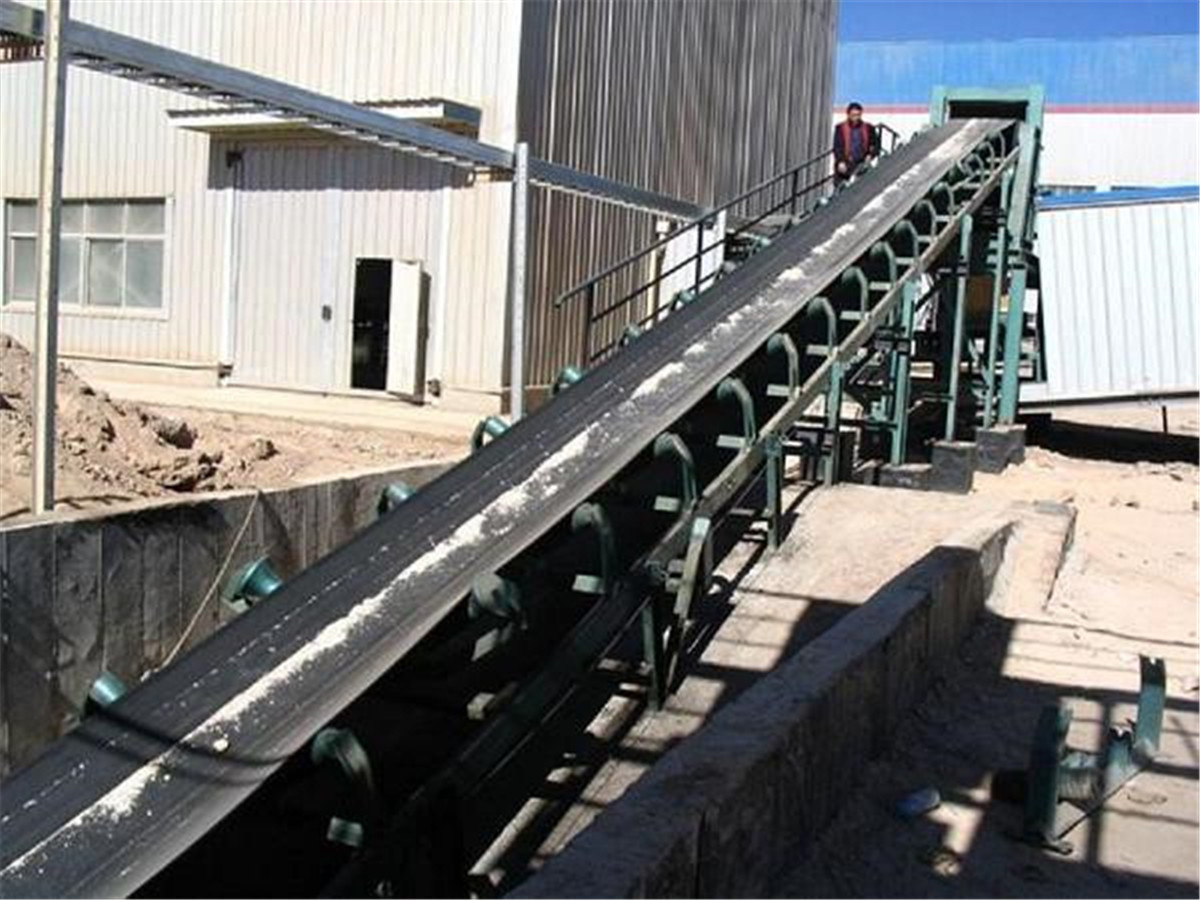

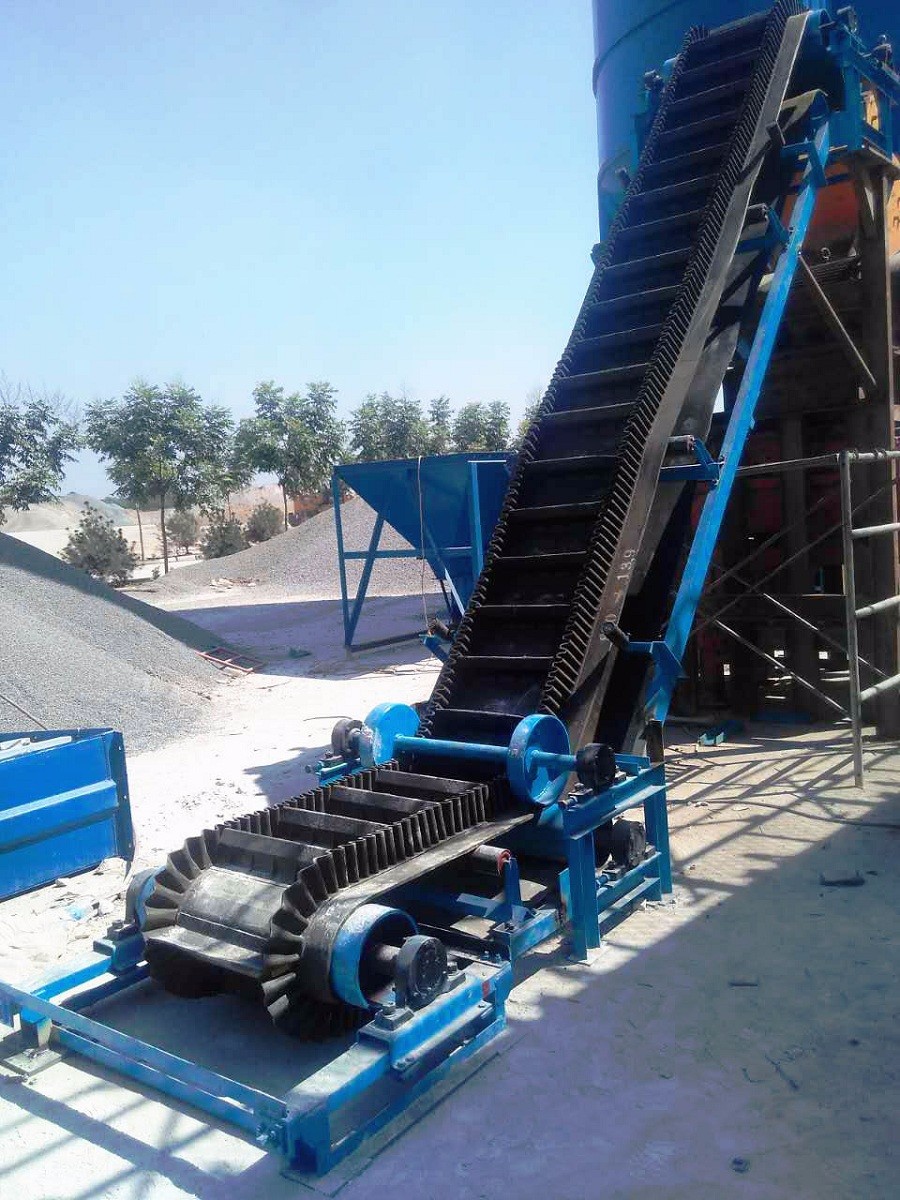

TD型皮帶輸送機-擋邊傾角皮帶機可在-25~40℃的環境范圍內輸送堆積密度為0.5-2.5t/m3的各種散裝物料。輸送角度為90°，輸送物料的塊度為550mm?？梢源蠼嵌容斔蜕踔链怪陛斔停捎脼榫哂休斔土看?，占地面積小，維護簡單等特點，廣泛被使用。機架、頭部漏斗、頭部護罩、導料槽、中間架、中間架支腿等：在輸送機中分別起支承、防塵和導料作用。本系列中間架支腿有低式、中式和高式三種。下水平段和傾斜只配用低式中間架支腿,而上下水平段根據不同的頭架(低式、中式和高式頭架)分別配用不同的中間架支腿(低式、中式和高式中間架支腿)。

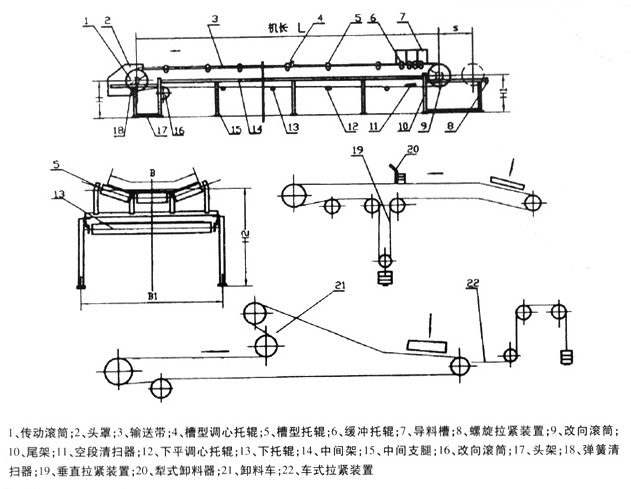

TD系列通用帶式輸送機基本結構:

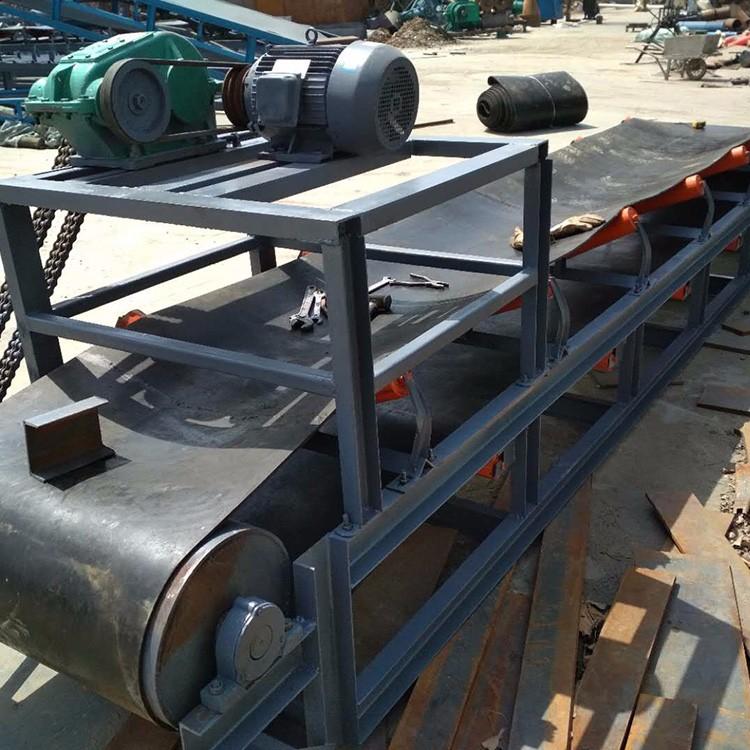

1.驅動部分:系由裝置在型鋼焊成的底座上的電動機-->高速聯軸器-->減速器-->減速聯軸器組成。根據布置要求:驅動裝置設有左裝和右裝兩種,另外本公司配有功率1.5KW到13KW,速度0.80、1.0、1.25的油冷式電動滾筒。
2.滾動部分:分傳動滾筒和改向滾筒兩大類。
3.托輥部分:分槽形、平行、調心和緩沖托輥等。
4.清掃部分:分彈簧清掃器和空段清掃器。
5.卸料部分:分固定式犁式卸料器和電動卸料器。
6.制動部分:有帶式逆止器和滾柱逆止器兩種。
7.附件:在罩殼、導料槽、漏斗等。
